水处理设备耗材

2026-03-17 14:40:37超级管理员 5

海水淡化是解决沿海地区水资源短缺的核心技术，预处理环节作为反渗透等核心淡化工艺的“第一道防线”，其耗材选型直接影响整套系统的运行效率和产水质量。漂莱特C100E作为工业水处理领域应用广泛的强酸阳离子交换树脂，常被从业者问及能否用于海水淡化预处理。本文将为您详细介绍漂莱特C100E工业软化树脂在海水淡化预处理设备中能用相关内容。

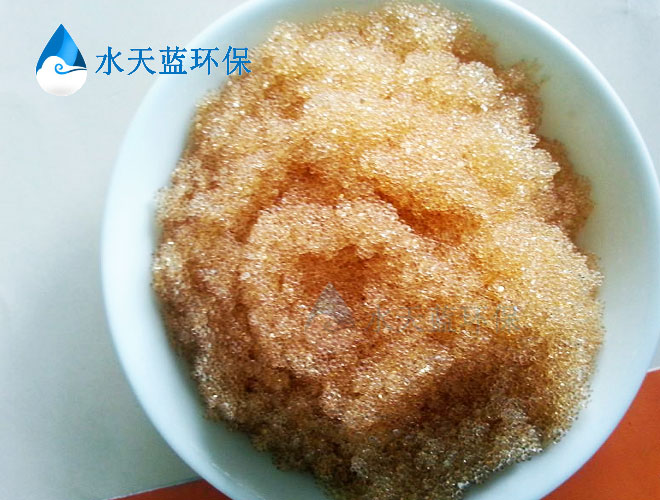

从树脂核心性能来看，漂莱特C100E具备适配海水淡化预处理的基础特性。该树脂为苯乙烯-二乙烯苯共聚体骨架的凝胶型强酸阳离子交换树脂，搭载磺酸基官能团，出厂为Na+型，质量全交换容量≥4.50mmol/g，体积全交换容量≥1.9mmol/ml，工作交换容量≥1200mmol/L，能高效吸附水中的Ca²+、Mg²+等硬度阳离子。而海水淡化预处理的核心需求之一，正是去除海水中的钙、镁离子，防止其在后续反渗透膜表面形成碳酸盐、硫酸盐结垢，造成膜污堵和性能衰减。同时，漂莱特C100E的pH适用范围为1-14，最高使用温度Na+型可达120℃，磨后圆球率≥90%，在海水复杂的水质环境中能保持较好的化学稳定性和机械强度，不易因水流冲击或水质变化出现颗粒破碎。

漂莱特C100E工业软化树脂的物理性能也适配预处理的工艺操作要求。其粒径范围0.3mm-1.2mm占比≥95%，有效粒径0.400-0.700mm，均一系数≤1.70，颗粒均匀性较好，在过滤过程中水流阻力相对较小，不易出现堵水帽现象，适配15-30m/h的运行流速，符合工业级预处理设备的操作节奏。同时，该树脂转型膨胀率（Na+-H+）≤10%，在离子交换和再生过程中体积变化小，能减少树脂层结构破坏，延长使用寿命，这对于需要连续运行的海水淡化预处理系统而言非常重要。

但需明确的是，漂莱特C100E用于海水淡化预处理并非无限制，其应用存在明显的场景约束，核心限制源于海水的高盐特性。海水的总可溶性固体（TDS）含量通常远超普通淡水，高浓度的Na+会与Ca²+、Mg²+竞争树脂的交换位点，导致漂莱特C100E对硬度离子的吸附效率大幅下降，需要更频繁的再生操作。该树脂的再生主要依赖氯化钠或盐酸溶液，在海水高盐环境下，再生剂的用量会大大地增加，不仅提升运行成本，还可能因再生不彻底导致树脂交换容量快速衰减。

同时，漂莱特C100E并非专用的除杂树脂，其对海水中的有机物、胶体等杂质的去除能力有限。海水中含有的微量有机物、微生物和悬浮颗粒物易附着在树脂表面，造成树脂污染和吸附位点堵塞，若预处理系统中未搭配活性炭、多介质过滤等前置工艺，会直接影响漂莱特C100E的离子交换效果。此外，与海水淡化专用的离子交换树脂相比，漂莱特C100E的耐盐性和抗污染性仍有差距，若直接用于高盐度海水的预处理，其使用寿命会远低于在普通硬水软化场景中的表现。

在实际应用中，漂莱特C100E用于海水淡化预处理需满足特定条件：一是适用于低盐度苦咸水的淡化预处理，而非开放海域的高盐度海水，当海水TDS含量低于5000mg/L时，其交换效率能得到较好发挥；二是必须搭配完善的前置处理工艺，通过絮凝、过滤、活性炭吸附等步骤去除海水中的有机物和悬浮杂质，减少树脂污染；三是需优化再生工艺，适当提高再生剂浓度并延长接触时间，保证树脂交换位点的有效恢复。

 海水淡化推荐使用杜邦SW30HRLE-400海水淡化膜、海德能SWC5-LD海水淡化膜、东丽TM820M-400海水淡化膜、汇通SW4040HR海水淡化膜……

漂莱特C100E工业软化树脂并非海水淡化预处理的专用树脂，但其凭借优异的阳离子交换能力和物理稳定性，可在低盐度苦咸水淡化预处理中发挥作用，或作为海水淡化预处理系统中辅助去除硬度离子的耗材。在高盐度海水的淡化预处理中，若追求系统的长期稳定运行和经济效益，更建议选用耐盐性、抗污染性更强的专用离子交换树脂。如果您想了解更多漂莱特C100E工业软化树脂相关的资讯。欢迎随时在本网站留言或来电咨询相关资讯！感谢您认真阅读！

天蓝水清，是我们共同的追求。水天蓝用技术与服务，为生态环境持续改善添砖加瓦。

本文由水天蓝环保(http://www.shuitianlan.com/)原创首发，转载请以链接形式标明本文地址或注明文章出处!
