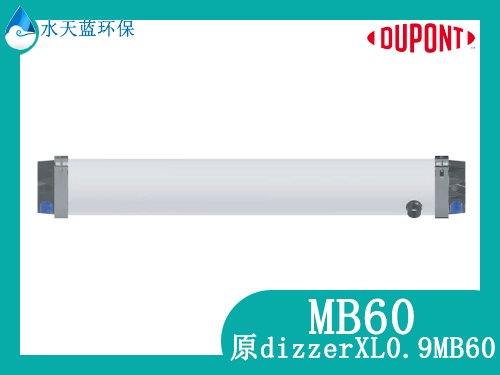

Dizzer XL 0.9 MB 60超滤膜现已正式更名杜邦™IntegraTec™MB 60，是业内主流开放式平台专用内压式PES多孔超滤膜组件，广泛用于市政饮用水、海水淡化RO预处理、工业中水回用、集装箱一体化水处理设备。很多水处理工程设计、设备安装人员选型时，最核心的参考指标就是单支膜壳全套长度尺寸，机架排布、管路布局、运输仓储、罐体空间规划均依赖精准长度参数。本文将为您详细介绍dizzerXL0.9MB60超滤膜膜单支装膜壳长度参数相关内容。

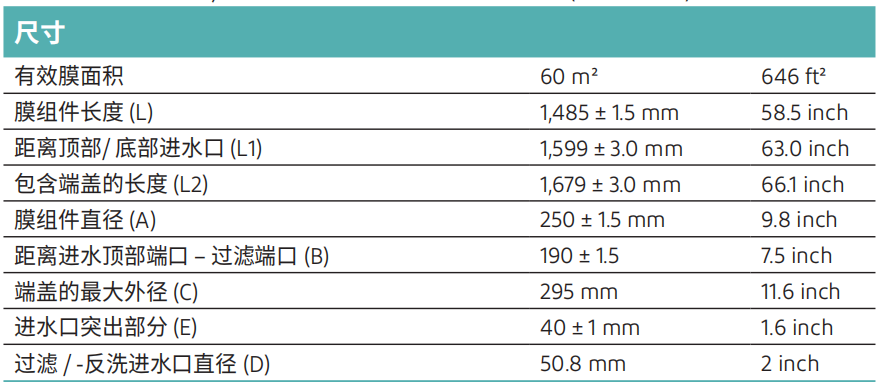

Dizzer XL 0.9 MB 60单支膜壳核心长度参数（毫米/英寸双单位）

该款膜组件一体式PVC-U膜壳无单独承压膜壳，整体为单支一体化成型结构，行业俗称“单支装膜壳组件”，区分四段关键长度尺寸，每一项均标注出厂公差，避免机架安装出现对位偏差：

膜组件本体长度L（不含两端灰色端盖）

标准尺寸1485±1.5mm（58.5英寸），仅白色PVC-U膜筒主体长度，是机架中间固定支架的基准尺寸，支架中心距需按1485mm设计，公差±1.5mm属于注塑标准误差，批量采购单支长度浮动不会超1.5mm。

上下进水端口中心距L1

尺寸1599±3.0mm（63.0英寸），指膜壳顶部进水口与底部进水口垂直中心距离，设计上下集水管路、安装支撑托架时必须以此数值为准，公差3mm，多支并排搭建机架时，该尺寸统一才能保证管路无错位。

含两端完整端盖总长度L2（整机最大总长）

1679±3.0mm（66.1英寸），这是单支膜壳运输、装箱、集装箱设备内部排布的关键总长，包含上下灰色PVC-U端盖、拷贝林连接件全部结构，设备内部预留空间必须大于1679mm，否则无法完成拆装更换。

辅助关键距离尺寸（配套长度参考）

顶部进水口到侧面过滤产水口垂直距离B：190±1.5mm（7.5英寸），决定产水支管横向安装高度；进水口向外突出长度E：40±1mm（1.6英寸），计算管路避让空间、拷贝林拆装余量；过滤/反洗接口内径D=50.8mm（2寸标准接口），配套2寸EPDM密封不锈钢拷贝林。

单支膜壳配套直径、重量容积辅助参数

除长度外，配套外形尺寸直接影响机架横向排布，膜壳主体外径A=250±1.5mm（9.8英寸），端盖拷贝林最大外径C=295mm（11.6英寸），多支并排安装时，两支膜壳中心间距建议预留≥320mm，预留拷贝林拆卸操作空间。

重量与充水容积同样依托整体长度结构：空膜壳运输净重43kg，完全充水运行总重94kg；进水侧充水容积19L，膜丝内部容积16L，整体CIP清洗总容积27L，设备药洗水箱容量设计可参考该数值。

长度参数对工程安装的实际影响

开放式机架定制

该膜为开放式无预装机架设计，全部长度公差直接决定钢架开孔、托举支架定位。若L2总长1679mm预留空间不足，端盖拷贝林无法拆卸，后期膜元件更换难度大幅提升；端口中心距L1偏差超3mm，多支并联管路会出现应力拉扯，长期运行易渗漏。

集装箱一体化设备适配

很多小型工业废水、海岛海水预处理采用集装箱式设备，内部高度、纵深有限，设计阶段必须采用L2=1679mm完整总长核算舱体尺寸，仅按膜本体1485mm计算会造成设备无法装配。

吊装与运输规划

单支最大总长接近1.68米，仓储货架、货运托盘长度需预留1.7米以上空间，装卸吊装点需对准膜筒本体L段中部，避免两端端盖受力变形，端盖变形会直接改变L2总长，造成接口密封失效。

膜壳材质与运行工况适配说明

Dizzer XL 0.9 MB 60单支膜壳主体为白色PVC-U，端盖灰色PVC-U，全部润湿部件无金属腐蚀风险，适配运行pH3-11，清洗pH1-13，运行温度1~40℃。长度尺寸仅在常温出厂标定，高温长期运行下PVC-U存在轻微热胀，工程设计时长度预留间隙建议增加5mm余量，规避热胀挤压问题。同时明确规定，运行压力变化速率不可超过0.5bar/s，剧烈压力波动会造成膜壳形变，改变原始长度尺寸，影响密封性能。

Dizzer XL 0.9 MB 60（IntegraTec MB-60）单支膜壳三段核心长度需区分使用场景：机架支架定位用L=1485mm，上下管路排布用L1=1599mm，设备空间、运输装箱用L2=1679mm，所有尺寸均带有原厂制造公差，水处理设计院、设备厂家做图纸设计时，必须采用带公差标准数值，不可取近似整数，避免现场安装尺寸不符返工。该款60㎡大通量单支膜壳因标准化长度规格，成为中小型水处理项目、集装箱净水设备的主流选型，完整尺寸参数可直接作为设备加工、土建机架施工原厂的依据。
