水处理设备耗材

2026-03-31 16:29:37超级管理员 2

在反渗透水处理领域，海德能PROC10作为增强型低污染反渗透复合膜，被广泛应用于工业废水回用、市政供水等场景，其性能衰减速度是用户选型和使用过程中最关注的核心问题。事实上，PROC10的性能衰减并非固定的“快”或“慢”，而是受使用条件、预处理效果、运维方式等多重因素影响，本文将为您详细介绍海德能PROC10反渗透膜的性能衰减速度相关内容。

海德能PROC10反渗透膜的性能衰减速度

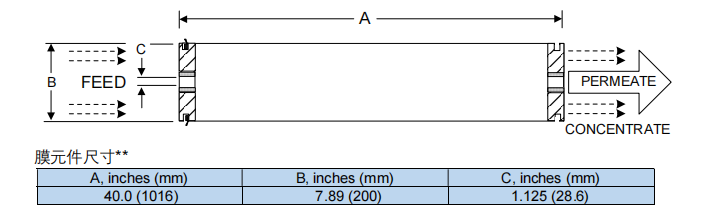

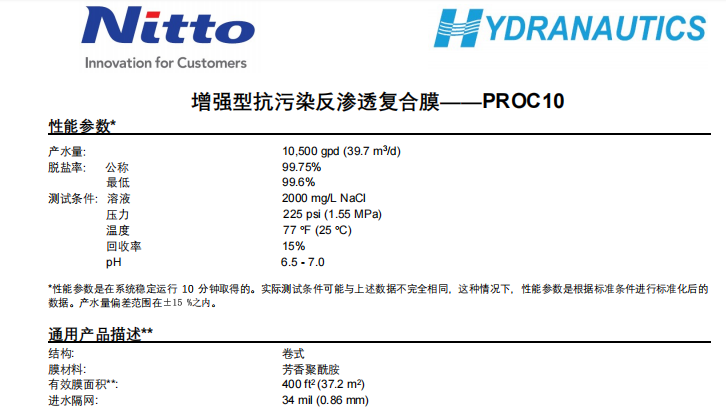

从膜元件本身的设计特性来看，海德能PROC10具备先天的抗衰减优势。作为增强型低污染膜，其采用了专利隔网结构，给水格网厚度达34mil，能有效减少污染物在膜表面的沉积，降低膜孔堵塞的概率；同时其清洗pH值范围宽至1-13，耐清洗性更强，常规化学清洗不会对膜材质造成明显损伤，避免了因清洗不当导致的性能骤降。在标准测试条件下，PROC10的标准脱盐率达99.75%，最低脱盐率也有99.6%，且有效膜面积偏差仅±3%，产水量偏差±15%，材质的稳定性为减缓衰减奠定了基础。

从实际运行的自然衰减规律来看，海德能PROC10符合反渗透膜的通用衰减特性，无明显“早衰”问题。在正常使用、进水水质达标且运维规范的前提下，PROC10的脱盐率年衰减仅1%-3%，透水率月衰减可控制在5%以内，这一数据与行业优质低污染膜持平。某钢铁企业的实际应用案例显示，PROC10在钢铁废水回用系统中投运6个月内，未进行任何化学清洗仍能保持稳定的产水量和脱盐率，系统压差无明显上升，印证了其在复杂水质下的抗衰减能力。

促使海德能PROC10反渗透膜的性能衰减速度的因素

1.外部使用因素

①　进水水质超标：PROC10要求最大进水浊度1.0NTU、SDI15不超过5.0，若预处理失效，原水中的悬浮物、胶体、微生物会快速堵塞膜孔，短期内导致产水量下降10%-20%；若进水余氯超标，会氧化膜表面的酰胺键，使脱盐率在短期内骤降10%-30%。

②　运行参数失控：如回收率过高、浓水流量偏小，会加剧浓差极化，引发无机盐结垢，而进水温度长期高于35℃、压力超过10bar，会加速膜材质老化，使产水通量下降约15%。此外，维护不及时也是重要引发原因，若膜表面的生物膜、有机物污染未及时清洗，污染物会固化形成不可逆堵塞，导致膜通量半年内下降50%以上。

2.控制海德能PROC10的性能衰减速度方法

①　需严格把控进水水质，确保预处理后浊度低于0.1NTU、SDI15低于3，控制余氯低于0.1mg/L，避免氧化剂损伤膜元件；

②　需规范运行参数，将进水温度控制在25-35℃、压力5-8bar，严格遵循5:1的浓水量与产水量比值，避免回收率过高。

③　需建立定期清洗和维护机制，轻度污染时及时进行在线碱洗+酸洗，严重污染时采用专业离线清洗，停机时做好冲洗和保护，防止死水滋生生物膜。

海德能PROC10反渗透膜本身的低污染设计和材质稳定性，决定了其基础衰减速度处于行业较低水平，并非易衰减的膜元件。其性能衰减速度的快慢，本质上是对用户使用和运维水平的“考验”。只要严格遵循产品技术要求，做好进水预处理、规范运行参数、及时维护清洗，就能有效延缓其性能衰减，充分发挥膜元件的使用价值；反之，不当操作则会让其优势无从发挥，导致性能快速下滑。如果您想了解更多海德能PROC10反渗透膜的性能衰减速度原因与控制方法相关的资讯。欢迎随时在本网站留言或来电咨询相关资讯！感谢您认真阅读！

本文由水天蓝环保(http://www.shuitianlan.com/)原创首发，转载请以链接形式标明本文地址或注明文章出处!
