水处理设备耗材

2026-05-27 15:32:49超级管理员 4

2026年AI芯片与先进制程产能持续扩张，半导体晶圆厂对超纯水水质要求达到ppt级，一级RO作为超纯水系统的脱盐核心，其电导率稳定直接决定后端EDI与抛光混床负荷，关系芯片良率与产线连续运行。麒麟芯片厂批量配置海德能CPA3-LD低压高脱盐反渗透膜，近期多台一级RO出现电导率偏高、脱盐率下滑，影响超纯水稳定供应。本文将为您结合杜邦授权代理经销商水天蓝一线运维经验，给出可落地、写实的故障排查与处置方案。

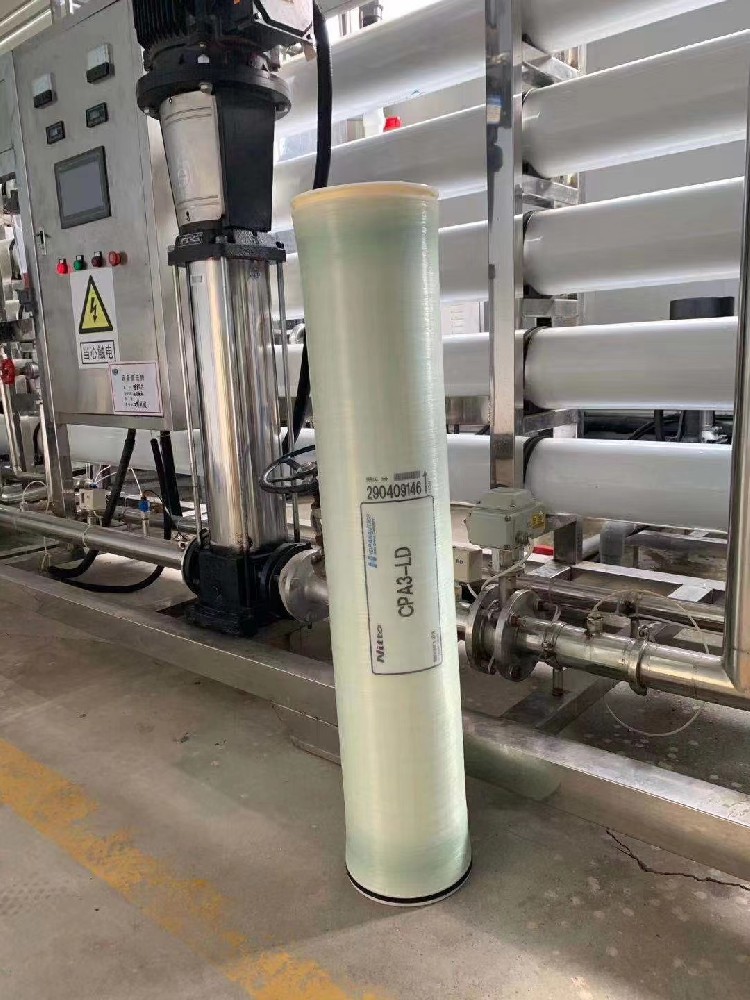

海德能CPA3-LD为芳香聚酰胺卷式膜，标准测试脱盐率公称99.7%，最低99.6%，正常一级RO产水电导率应稳定在8–20μS/cm区间。一旦持续偏高，多为膜性能衰减、密封失效、进水异常或运行参数偏离所致。结合麒麟芯片厂工况，按“先急后稳、由外到内、先易后难”逐级排查。

一、快速判定：电导率偏高是突升还是缓升

突升（半小时内翻倍）：优先O型圈/浓水密封圈泄漏、膜壳密封失效、进水余氯超标氧化，属紧急故障，需立即停机。

缓升（1–2周逐步走高）：多为结垢、胶体/微生物污染、回收率偏高、膜自然老化，可在线排查处理。

二、一级RO电导率偏高6步闭环排查（适配CPA3-LD）

1.进水水质与预处理核查（第一道防线）

CPA3-LD要求：余氯＜0.1mg/L、SDI15≤5、浊度＜1.0NTU、温度45℃以内。麒麟芯片厂多起故障源于活性炭失效、余氯穿透，造成膜氧化脱盐不可逆下降。

检测ORP与余氯，超标立即更换活性炭、投加亚硫酸氢钠。

检查保安过滤器压差，超0.05MPa及时更换滤芯。

核对原水TDS、pH、温度，夏季水温升高会使电导上浮30%–50%，需做温度校正判断是否真异常。

2.密封与连接部位检漏（高频漏点）

浓水密封圈、连接适配器、O型圈破损或安装不到位，会造成原水直窜产水侧，电导骤升。

逐支膜壳测产水电导，定位异常压力容器。

拆检端盖与密封件，更换老化部件，重新润滑安装。

核查膜元件方向与同心度，避免错位泄漏。

3.运行参数与系统工况校准

运行压力：最大600psig，单支压降≤15psi，压降突升多为污染堵塞。

回收率：麒麟芯片厂部分工位超75%，浓水盐浓缩加剧透盐，建议控制在65%–75%，优先调浓水阀而非强行提产。

流量：最大进水75–85gpm，最低浓水12gpm，流量不足易积污。

4.膜污染类型判断与清洗恢复

CPA3-LD常见污染：结垢、胶体、微生物、有机物。

结垢：白色结晶、压差上升、产水略降，用柠檬酸/稀盐酸酸洗。

微生物/有机物：黏滑物、带异味，碱洗+杀菌，清洗后低压冲洗至中性。

清洗无效且脱盐持续下滑，多为氧化或物理破损，需更换膜元件。

5.单支膜性能测试与更换判定

对可疑膜元件做标准测试：1500mg/L NaCl、225psi、25℃、回收率15%。

脱盐率＜99.2%、产水量波动超±15%，判定失效，建议整支更换。

麒麟芯片厂建议同压力容器内同批次同步更换，避免新旧混用致水质波动。

6.后端联动与长效稳定

一级RO电导偏高会抬升EDI负荷，导致电阻率不稳。排查修复后，稳定2小时再投后端，同步监测SDI、ORP、余氯，建立日巡检台账，延长膜寿命。

三、麒麟芯片厂典型案例复盘

某线体一级RO电导从12μS/cm升至38μS/cm，产水量略降。排查：余氯0.15mg/L、活性炭穿透、膜轻度氧化；段间压差偏高、局部结垢。处置：更换活性炭、投加还原剂；酸洗+碱洗恢复通量；更换2支重度氧化膜。2小时后电导回落至11μS/cm，脱盐率回到99.6%以上，系统稳定。

四、长效运维建议（水天蓝实战总结）

余氯、SDI、压差每日记录，异常1小时内处置。

每3个月化学清洗，每6个月做膜性能评估。

优先选用原装CPA3-LD，通过杜邦授权经销商采购，杜绝假货影响良率。

长期停机用≤1.0%亚硫酸氢钠保护，防止微生物滋生。

当前芯片行业对超纯水稳定性要求持续提升，一级RO电导率管控是水质保障关键。麒麟芯片厂海德能CPA3-LD系统，按本文流程可快速定位并解决电导偏高问题，保障产线连续运行。杜邦授权代理经销商水天蓝提供原装膜元件、现场排查、清洗方案与运维培训等服务。如果您想了解更多麒麟芯片厂CPA3-LD故障排查思路相关资讯，欢迎随时在本网站留言或来电咨询相关资讯！感谢您认真阅读！

天蓝水清，是我们共同的追求。水天蓝用技术与服务，为生态环境持续改善添砖加瓦。

本文由水天蓝环保(http://www.shuitianlan.com/)原创首发，转载请以链接形式标明本文地址或注明文章出处!
