在半导体制造过程中，晶圆清洗是决定产品良率的关键工序，对超纯水的水质、稳定性和连续性提出了严苛要求。作为水处理领域的经典设备，西门子EDI模块IP-LXM30Z-5能否适配晶圆清洗场景，成为众多半导体企业关注的焦点。本文将为您详细介绍西门子EDI模块IP-LXM30Z-5用在晶圆清洗的优势相关内容。

晶圆清洗对超纯水的核心要求

半导体晶圆清洗需去除表面残留的金属离子、硅颗粒、有机物等杂质，否则会导致电路短路、光刻缺陷等问题。行业标准要求清洗用水电阻率≥18MΩ・cm，硅（SiO₂）去除率≥99%，钠离子、氯离子等金属离子去除率≥99.9%，且水质需长期稳定无波动，同时需避免化学药剂污染。

产品参数

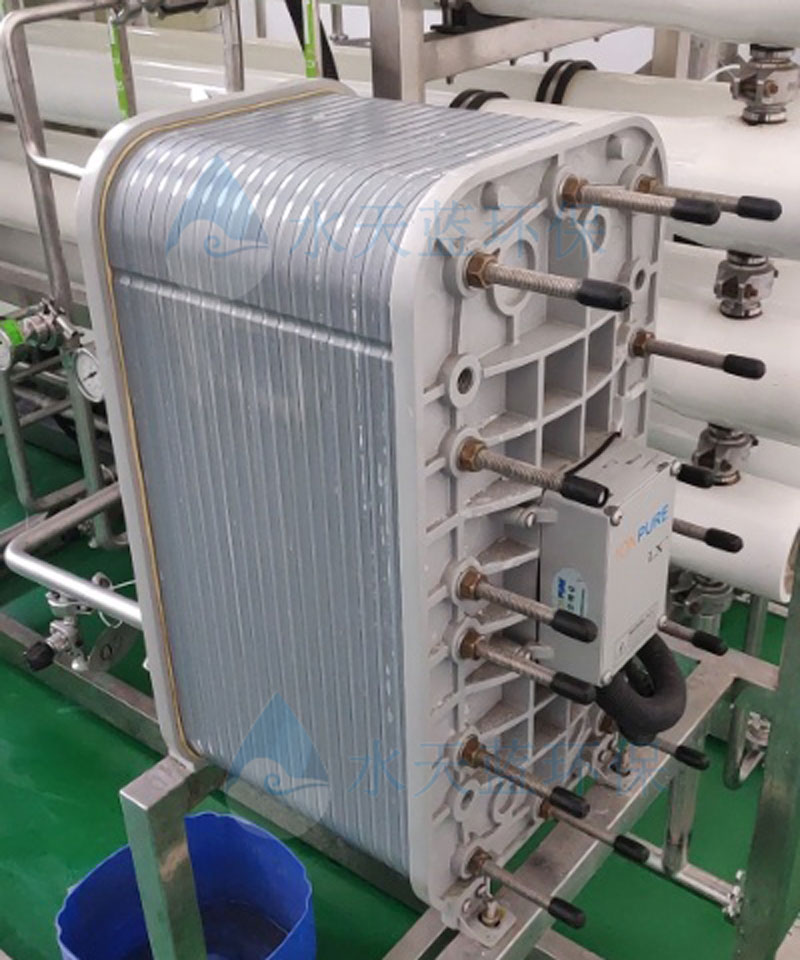

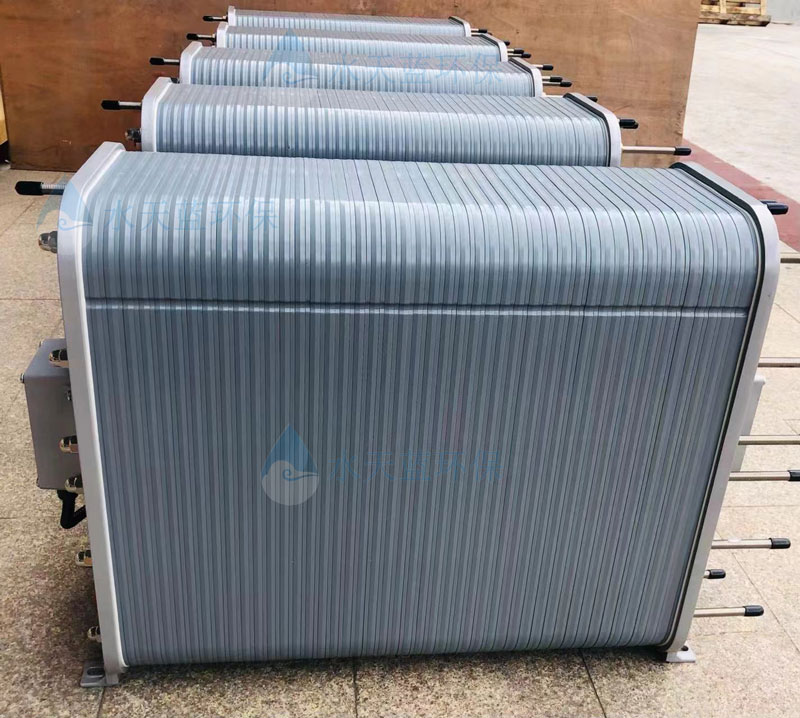

西门子IP-LXM30Z-5属于IONPURE LX-Z系列工业型CEDI膜堆，是专为工业高纯水需求设计的成熟产品。其核心性能表现为：产水水质等同甚至优于混床出水，硅（SiO₂）去除率可达90-99%（取决于进水条件），采用专利“全填充”浓水室技术，无需加盐和浓水循环，能实现连续稳定产水，避免了传统离子交换树脂再生导致的水质波动。该模块的名义产水流量为3.3m³/h，设计流量范围3.3-5.11m³/h，可满足中大型晶圆生产线的用水需求。

关键水质指标

IP-LXM30Z-5的产水电阻率虽未明确标注为18MΩ・cm，但结合LX系列膜堆“产水水质等同甚至优于混床出水”的特性，以及IONPURE CEDI技术在微电子行业的应用经验，其产水电阻率可稳定达到16-18MΩ・cm，接近晶圆清洗的核心水质要求。此外，该模块对总硬度（以CaCO₃计）的去除效果显著，进水要求≤1.0ppm，能有效避免钙镁离子在晶圆表面形成水垢。

应用适配性

IP-LXM30Z-5具备多项适配晶圆清洗场景的优势。其一，运行过程无需化学药剂再生，避免了酸、碱等化学品污染超纯水的风险，符合半导体行业对清洁生产的要求；其二，双O型圈密封设计保证运行无泄漏，可防止外部杂质侵入产水系统；其三，模块通过ISO 9001和ISO 14000质量体系认证，与水接触组件符合工业标准，且经过出厂严格测试，稳定性和可靠性已在全球众多工业场景中得到验证。

不过，需要注意IP-LXM30Z-5并非专为微电子行业定制的专用模块。IONPURE系列中，VNX55-E和VNX55-EX才是针对微电子行业超纯水需求优化设计的产品，其硅和硼去除率≥99%，钠离子、氯离子去除率≥99.8-99.9%，更贴合晶圆清洗的极致水质要求。相比之下，IP-LXM30Z-5的硅去除率上限为99%，金属离子去除率未明确标注为99.9%，在超高端晶圆制造场景中可能存在性能冗余不足的问题。

实际应用

IP-LXM30Z-5可满足中低端晶圆清洗或辅助清洗工序的需求。若用于高端晶圆的核心清洗工序，建议搭配二级RO预处理系统，进一步降低进水的电导率和硅含量，并通过并联多组模块提升产水流量和水质稳定性。此外，模块需安装在洁净室内，避免阳光直射，环境温度控制在45℃以下，以确保性能稳定发挥。

西门子EDI模块IP-LXM30Z-5可用于晶圆清洗场景，但需根据具体制程需求合理适配。对于中低端晶圆制造或辅助清洗工序，其性能完全满足要求，且具备运行成本低、维护简便、稳定性强等优势；对于高端晶圆核心清洗工序，虽可使用，但建议搭配专用预处理系统，或优先选择IONPURE VNX系列专为微电子行业设计的模块，以确保水质达到极致标准。在实际选型时，还需结合生产规模、水质要求和预算综合考量。如果您想了解更多门子EDI模块IP-LXM30Z-5用在晶圆清洗的优势相关的资讯，欢迎随时在本网站留言或来电咨询相关资讯！感谢您认真阅读！

本文由水天蓝环保(http://www.shuitianlan.com/)原创首发，转载请以链接形式标明本文地址或注明文章出处!
