水处理设备耗材

2026-01-16 15:50:14超级管理员 4

在半导体、电子元件等对水质要求严苛的行业，杜邦UP6150抛光树脂是超纯水制备核心耗材，凭其出色的性能首个运行周期可实现产水TOC远低于5ppb的高标准。但实际运行中，不少用户会遭遇产水TOC超标问题，直接影响生产流程与产品质量。本文将为您详细介绍杜邦UP6150抛光树脂产水TOC超标的解决方法相关内容。

杜邦UP6150抛光树脂产水TOC超标的解决方法

一、TOC超标核心原因排查

1.预处理系统失效，原水TOC负荷超标

UP6150树脂作为终端精处理环节，对预处理的依赖度较高。若是反渗透膜污染、老化或冲洗不彻底，会导致进混床的原水TOC本身超标，超出树脂处理容量。而且若是反渗透系统的保安过滤器滤芯破损，会使水中颗粒物进入混床，堵塞树脂孔隙，间接降低TOC吸附效率。

2.树脂自身性能衰减或污染

树脂污染：运行过程中，水中的油脂、胶体、微生物等会附着在树脂表面，或进入树脂内部占据交换位点，导致树脂“中毒”。尤其是半导体行业的工艺废水，可能含特殊有机污染物，易造成树脂不可逆污染。

树脂老化：若运行温度长期超过推荐范围（15-25℃），或频繁处于高温（60-70℃以上）环境，会加速树脂降解，导致TOC脱除性能下降。

3.运行条件偏离最优参数

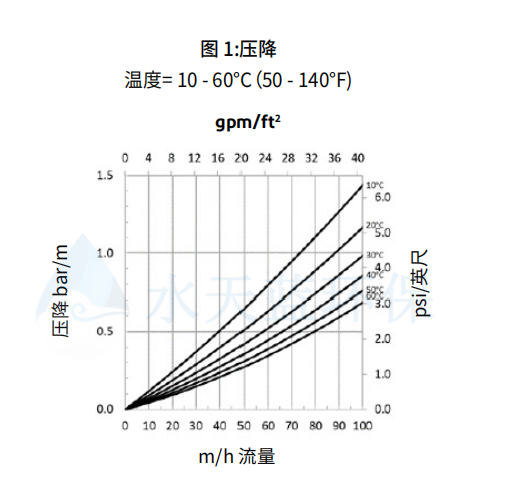

流速不当：水力特性显示，树脂床层压降与流速直接相关。若运行流速过快，原水与树脂接触时间不足，TOC无法充分被吸附；流速过慢则可能导致树脂床层压实，同样影响处理效果。

pH值异常：树脂稳定运行的pH范围为0-14，但预处理系统故障可能导致进混床水pH剧烈波动，破坏树脂功能基团的活性，降低TOC去除效率。

冲洗不充分：新树脂投运或再生后，若冲洗时间不足，树脂中残留的有机杂质会释放到产水中，导致TOC短期超标。

二、针对性解决措施

1.强化预处理系统，切断TOC源头

对反渗透系统进行全面检查：检测反渗透膜的脱盐率和TOC去除率，若膜污染严重，需进行化学清洗；若膜老化，及时更换新膜。

更换保安过滤器滤芯：选用精度符合要求的滤芯，定期检查更换，防止颗粒物进入混床。

增加预处理环节：若原水TOC本底值较高，可在反渗透前增设活性炭过滤器或紫外消毒设备，提前去除部分有机物和微生物，减轻混床树脂的处理压力。

2.恢复树脂性能，解决污染问题

树脂污染治理：针对不同污染类型选择合适的清洗方案：油脂污染可用非离子型表面活性剂清洗；胶体污染用盐酸或柠檬酸溶液浸泡；微生物污染可采用碱性氧化剂清洗，清洗后用去离子水充分冲洗。若污染严重无法恢复，需更换新树脂。

控制运行温度：严格将运行温度控制在15-25℃，避免高温环境。若工艺需高温运行，需提前与杜邦技术代表沟通，采取降温措施或更换耐高温型树脂。

3.优化运行参数，确保稳定运行

调整运行流速：根据设备实际情况，将流速控制在推荐范围内，结合床层压降数据，找到兼顾处理效率和能耗的最优流速。

稳定进水pH值：在预处理系统增设pH调节装置，实时监测进混床水的pH值，确保其在稳定范围内波动，避免剧烈变化。

延长冲洗时间：新树脂投运或再生后，延长冲洗时间至2小时以上，直至产水TOC≤10ppb、电阻率≥17.8MΩ・cm，再投入正式运行。

杜邦UP6150抛光树脂产水TOC超标，需严格遵循运行参数，就能有效解决TOC超标问题，保障超纯水系统稳定运行，为生产提供可靠的水质保障。如果您想了解更多杜邦UP6150抛光树脂产水TOC超标的解决方法相关的资讯，免费领取完整杜邦UP6150抛光树脂技术参数资料，欢迎随时在本网站留言或来电咨询相关资讯！感谢您认真阅读！

水天蓝抛光树脂广泛应用在光伏（隆基光伏）、电子芯片（中芯国际）、新能源（宁德时代、比亚迪）等需要极高要求的超纯水的行业标杆企业。

本文由水天蓝环保(http://www.shuitianlan.com/)原创首发，转载请以链接形式标明本文地址或注明文章出处!

可能您还想了解：

杜邦UP6150抛光树脂在光伏行业超纯水处理的作用

UP6150树脂为何能有效降低TOC和硅含量？
