水处理设备耗材

选反渗透膜,超滤膜,离子交换树脂 欢迎访问水天蓝环保公司官方网站
深圳市水天蓝环保科技有限公司
全国服务热线:13534248169(徐小姐)
当前位置:首页>>常见问题>>常见问题
漂莱特离子交换树脂再生质量怎么提高
2021-06-18 09:21:56admin 322
漂莱特离子交换树脂在吸附饱和之后对水质中的离子就不能再进行吸附,这时就i需要对树脂进行再生,漂莱特离子交换树脂在进行再生时会受到一些因素的影响,避免影响因素的发生,才可以使再生之后的树脂质量可以提高。

分享代码:
漂莱特离子交换树脂在吸附饱和之后对水质中的离子就不能再进行吸附,这时就i需要对树脂进行再生,漂莱特离子交换树脂在进行再生时会受到一些因素的影响,避免影响因素的发生,才可以使再生之后的树脂质量可以提高。那么漂莱特离子交换树脂在再生时的质量怎么提高。

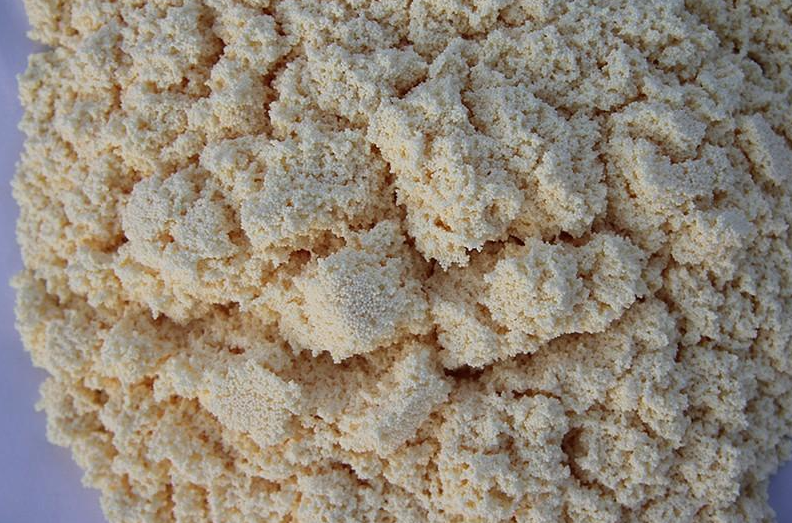

漂莱特离子交换树脂再生质量提高方法
1.选择合适的再生方法:
漂莱特离子交换树脂的再生方法可以分为两种,顺流再生与逆流再生,它们各有各的优势和缺点,如果需要提高树脂的再生质量,推荐采用逆流再生方法,一般情况下逆流再生后的树脂再生度能够达到80%左右;
2.再生剂的用量:
再生剂是一种将树脂进行再生的溶液,根据不同类型的离子交换树脂,再生时使用的再生剂也是不同的,当使用的再生剂的用量不足时,树脂的再生质量就会降低,因为树脂能够交换的低价离子不足,所以再生质量一定会被影响,一般情况下离子交换树脂首次再生,其再生剂量应是实际再生剂量的1.5~2倍,逆流再生设备在大反洗后的再生剂量要增加10%-50%;
3.选择合适的再生剂浓度:
再生剂浓度一般为6%~10%较为合适。
4.再生时的流速:
如果再生时的流速过快,树脂内部的的高价离子还未与再生剂中的离子交换,溶液就已经开始排放,这样就会造成一定的资源浪费,一般来说树脂再生时的流速在3~5m/h之间,可以使再生剂与树脂充分的发生进行交换反应;
5.提高再生剂的温度:
树脂在再生时提高再生液的温度,可以有效的提高树脂的再生质量;
6.再生剂的纯度:
所使用的再生剂的纯度是非常重要的一个因素,如果使用的再生剂质量不好,在劣质的再生剂中可能会含有大量的杂质离子,比如铁离子等,会对树脂造成一定程度的污染,不但不能提高树脂的再生质量,而且会对树脂的性能造成影响。

漂莱特离子交换树脂再生方法
1.如果漂莱特离子交换树脂被铁污染之后,树脂的颜色会变深甚至会发黑,这时可以使用两倍树脂体积的10%盐酸,以约0.6m/h的流速通过树脂层,之后可以使用同样的流速在40摄氏度的温度环境中使用清水进行清洗,最后使用氢氧化钠进行再生;
2.阴离子树脂非常容易被水中的有机物所污染,导致树脂发黑,水的电导率会上升,PH值下降,功效会降低,这样可以使用10倍的树脂体积,温度为40摄氏度的8%氯化钠于4%的氢氧化钠混合液,以0.6m/h的流速通过树脂层,或者采用浸泡24小时,可以获得比较好的再生效果。



本文由水天蓝环保(http://www.shuitianlan.com/)原创首发,转载请以链接形式标明本文地址或注明文章出处!
常见问题
最热排行
联系我们

深圳市水天蓝环保科技有限公司

电话:13378406066(肖小姐)

电话:13534248169(徐小姐)

传真:0755-23328439

邮箱:3251589577@qq.com

地址:深圳市光明新区公明街道办华发北路华发写字楼204


扫一扫,立即咨询

确定
  • 扫一扫,深圳市水天蓝环保科技有限公司
