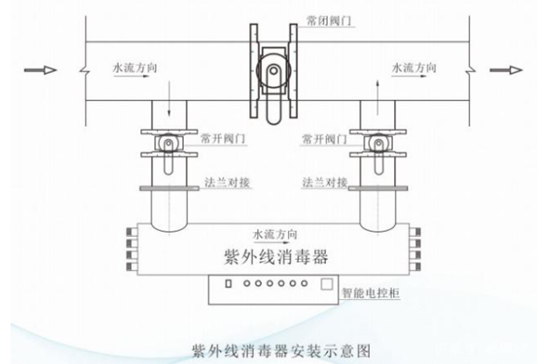

紫外线杀菌器安装图
2020-08-06 10:09:06admin 469
紫外线杀菌器的安装其实很简单,如果对这方面有一点点基础的自己安装也是可以的,在安装的时候只需要注意一些问题就可以了。
紫外线杀菌器的安装其实很简单,如果对这方面有一点点基础的自己安装也是可以的,在安装的时候只需要注意一些问题就可以了。
紫外线杀菌器安装
1.安装位置:安装紫外线杀菌器时,必须水平安装(严禁垂直安装)。在现场安装期间,应将设备安装在水泵和水箱之间。在水泵启动时,将其安装在水泵背面会由于过度震动而损坏外壳水泄漏,并且不可直接将设备安装于主管路上。即使同时使用多个紫外线杀菌器也应安装旁路管道和截止阀以方便维护。
2.环境温度:现场温度对紫外线强度有一定影响。如果温度过高或过低,辐射强度会降低,现场环境应干燥通风。室温通常为20-40°C。
3.现场电源:现场电源必须使用单独的线路,并且不能与变频水泵共享一根。电压应稳定。如果电压不稳定,紫外线杀菌灯将闪烁并烧毁。
4.安装基础:安装紫外线杀菌器时,需要在建筑物地面上方的基础。通常,地基应在离地面30至50厘米的地方(大型消毒器)。您的紫外线杀菌器必须配备一个支架(小型紫外线杀菌器)。选择合适的安装位置,并注意电气控制面板的防水/防潮部分。
5.空间注意事项:为了方便更换灯泡,您需要在紫外线杀菌器的一侧留出与设备长度相同的空间。紫外线杀菌器控制面板前需要0.6m的无障碍空间,以便于维护。电气控制箱安装在设备附近,环境相对湿度在80以下,无腐蚀性气体,导电性粉尘,强烈的振动,冲击。
6.在安装内置UV之前,请先在安装点测量电压,并将其保持在180V至230V的范围内,以确保灯镇流器正常工作。
7.集成紫外线灯的至少一侧应在左右两侧留出约1.5米的空间,以用于装卸石英套筒和消毒灯以及进出水管道。
8.将进出水口连接好后,目视检查螺母接头是否泄漏,如果有泄漏,请拧紧螺母或检查密封圈是否损坏。拧紧螺母时,请勿过分用力,以免损坏玻璃管。如果运行5分钟后水仍未泄漏,请继续执行下一个安装步骤。
9.通过穿孔螺母将UV灯管插入石英套管,将电气控制柜的外部4芯白色插头连接到UV灯管,并在连接时按颜色分组。连接时,请双手握住灯管的针尖和4芯插头,然后轻轻插入,以免灯管与石英灯管碰撞而折断。
安装注意事项
2.为便于更换配件,在安装紫外线杀菌器时,设备的两侧应留有一定的空间,具体取决于型号。
3.禁止冷冻紫外线杀菌器。
4.建议环境温度不超过90F。
5.为了清楚起见,在原理图中省略了连接线。
6.最小工作压力为5 psi,以确保设备正常工作。
7.使用220V / 50H2以外的电源时,请咨询我们。
8.最大工作压力为100psi。
