滨特尔PWT系列高压多级离心泵

滨特尔PWT系列高压多级离心泵

2018-08-13 22:05深圳市水天蓝环保

参考价格:¥

泵可应用于工厂,矿山,油田,供水等行业,用于输送不含固体颗粒的清水类介质或其它腐蚀性液体。特别适用于海水淡化,管线增压,油田流水,矿山排水等 需要提供较高压力的场合。

滨特尔PWT系列高压多级离心泵PWT100-80-315



颗粒的介质,根据不同的输送介质,水泵可提供不责骂材料配置的泵型。

2) 运行条件
流量:0.4~180M3/H
扬程:8~300M
液体温度:-15℃~+120℃
环境温度:30~901%
最小入口压力:根据NPSH曲线+最小安全余量0.5米。

3) 水泵特点
l 立式结构,进出口法兰在同一中心线上,结构紧凑,占地面积小,安装方便:
l 采用集装式机械密封,密封可靠,维护方便。
l 过流部件采用不锈钢材质,使用寿命长。
l 电机轴和泵轴通过联轴器直接连接,连接精度高。
l 优异的水力性能。
l 噪声低,振动小。
l 模块化设计,通用性强。
l 外形美观。

4) 应用领域
 APV系列泵是一种多功能的产品,应用广泛,可以输送从自来水到工业液体的各种不同介质适用 于不同温度,流量和压力范围,实现可靠,节能地运行。
供水系统
水厂水过滤与输送
水厂分区送水
主管网增压
增压
流程水系统
清洗系统
高压冲洗系统
汽车清洗
消防系统
液体输送
冷却和空调系统
锅炉给水和冷凝系统
机床配套
水处理
超滤系统反渗透系统
软化电解除盐系统
蒸馏系统
分离器
游池
灌溉
农田灌溉
喷灌
滴灌
供暖,通风与空气调节
热水循环
温控
冷冻和冷却
加热
热交换器
水再循环与加热



二、 PWTD系列高压多级离心泵

1) PWTD系列泵概述
PWTD系列水泵为单壳体,卧式,节段式多级离心泵,依据泵过流部件材质的不同配置,该系统 泵可应用于工厂,矿山,油田,供水等行业,用于输送不含固体颗粒的清水类介质或其它腐蚀性液体。特别适用于海水淡化,管线增压,油田流水,矿山排水等 需要提供较高压力的场合。

2) 运行参数
l 流量范围:54~540M3/H
l 扬程范围:18~1264M3/H(设计点)
l 转速:2985r/min,14801 r/min
l 最大允许出口压力:《16Mpa(不同型号的泵有所不同)
l 最在允许进口压力:《1.0Mpa
l 介质温度:0~+80℃
l 法兰标准:GB/T9113.1-2000(可选ANSI,DIN等)
l 进口口径:φ100,φ150,φ200,φ250φφ
l 出口口径:φ100,φ150,φ175,φ200,φ250

3) 产品特点
径向微小间隙实现级间动态密封保证高效率。
可更换密封环和导叶套
保证泵较高的运行效率
降低维护成本

4) 寿命轴承
滑动轴承或者采用国际著名品牌
滑动轴承时采用甩油环或者强制稀油润滑
滑动轴承可外接冷却水冷却轴瓦,使水泵更加可靠运行

5) 高效水力性能
首级叶轮低汽蚀余量特殊设计
高精度模具
叶轮,导叶,中段等采用精密铸造工艺
尺寸精度高,流道光滑

6) 特殊设计的密封
金属面密封加O型密封圈作辅助密 封
实现高效密封可应对高温高压工况

7) 法兰标准
进出口法兰为GB标准。
也可根据ANSI,DIN等标准制造

8) 性能稳定
叶轮做静平衡,转子部件做实际转速下动平衡
泵两端轴封腔均处在较低的吸入压力之下
有行于轴封长期可靠运行

9) 高效平衡
采用平衡盘结构自动平衡轴向力
平衡盘,平衡环对麻表面进行特殊处理工艺,确保硬度及耐磨性能。

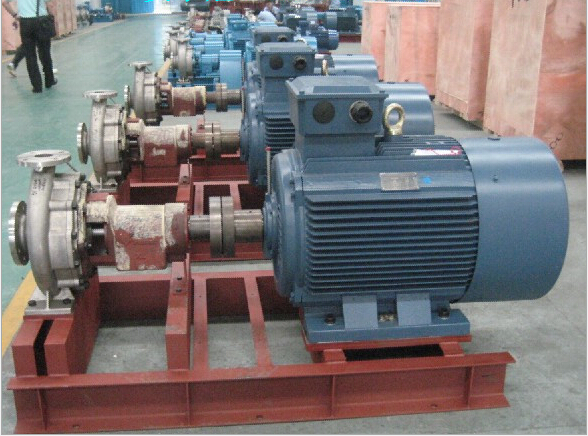

三、 PWT系列卧式单级端吸泵

1) PWT系列泵概述
PWT系列卧式单级端吸泵是滨特尔水集团面向广阔的中国市场提供的一款结构可靠性能优良优良的标准单级端吸离心泵。该系列产品从设计,制造到检测等方面均遵循或答以下相关标准:ISO5199(GB/T5656)〈离心泵技术备件-II类〉,ISO9906-99(GB/T3216-2005)〈回转动力泵 水力性能 验收试验1级和2级〉。是一种国际上通行的卧式离心泵。

2) 产品应用范围
PWT系列端吸泵适用于输送稀薄,清洁且不含固体颗粒和纤维的非易爆液体,主要用于:
l 水处理
l 建筑供水增压
l 建筑消防
l 空调海
l 水淡化等领域

3) 运行条件
l 流量范围:5~1800M3/H
l 扬程范围:2~250M
l 转速:标准配置为2900rpm,1450 rpm
l 运行压力:1.6Mpa,高扬程 水泵运行 压力更高运行压力=入口压力+闭阀压力(Q=0)
l 最大入口压力: 标准为4Bar,如需更高入口压力,订货时需指出。
l 液体温度:-20℃~+80℃
l 进口口径:φ50~φ350
l 出口口径:φ32~φ300

4) 产品特点
PWT水泵符合ISO5199,具有下列特点和优点:
l 非自吸,单级蜗壳式离心泵,轴向水平吸入,顶端中心垂直排出的单级悬臂卧式离心泵;
l 尺寸符合ISO2858标准
l 泵的水力设计借助于CFD技术,因而泵性能稳定,效率较高;
l 模块化设计,全系列共有六种重型动力架。通用化程度极高;
l 较小的轴伸悬臂比和较粗的泵轴设计,保证了泵长期稳定可靠的运行;
l 采用后开门结构,无需拆卸泵壳及管路即可对水泵实施维修
l 部分(高扬程)的泵体采用双流道设计,减少非设计工况下的径向力,改善了机械密封和轴承的工作条件,降低泵的振动和噪音;
l 进出口连接法兰可按GB,ANSI,DIN等标准制造。
