检测中心废水处理设备STL- JCJK-1000L

检测中心废水处理设备STL- JCJK-1000L

2018-11-02 10:07admin

参考价格:¥68000

产品是专为中、小型实验检测废水机构,医疗机构而设计、开发的组合型自动废水处理设备,其集先进的PH自控仪、反应槽、投

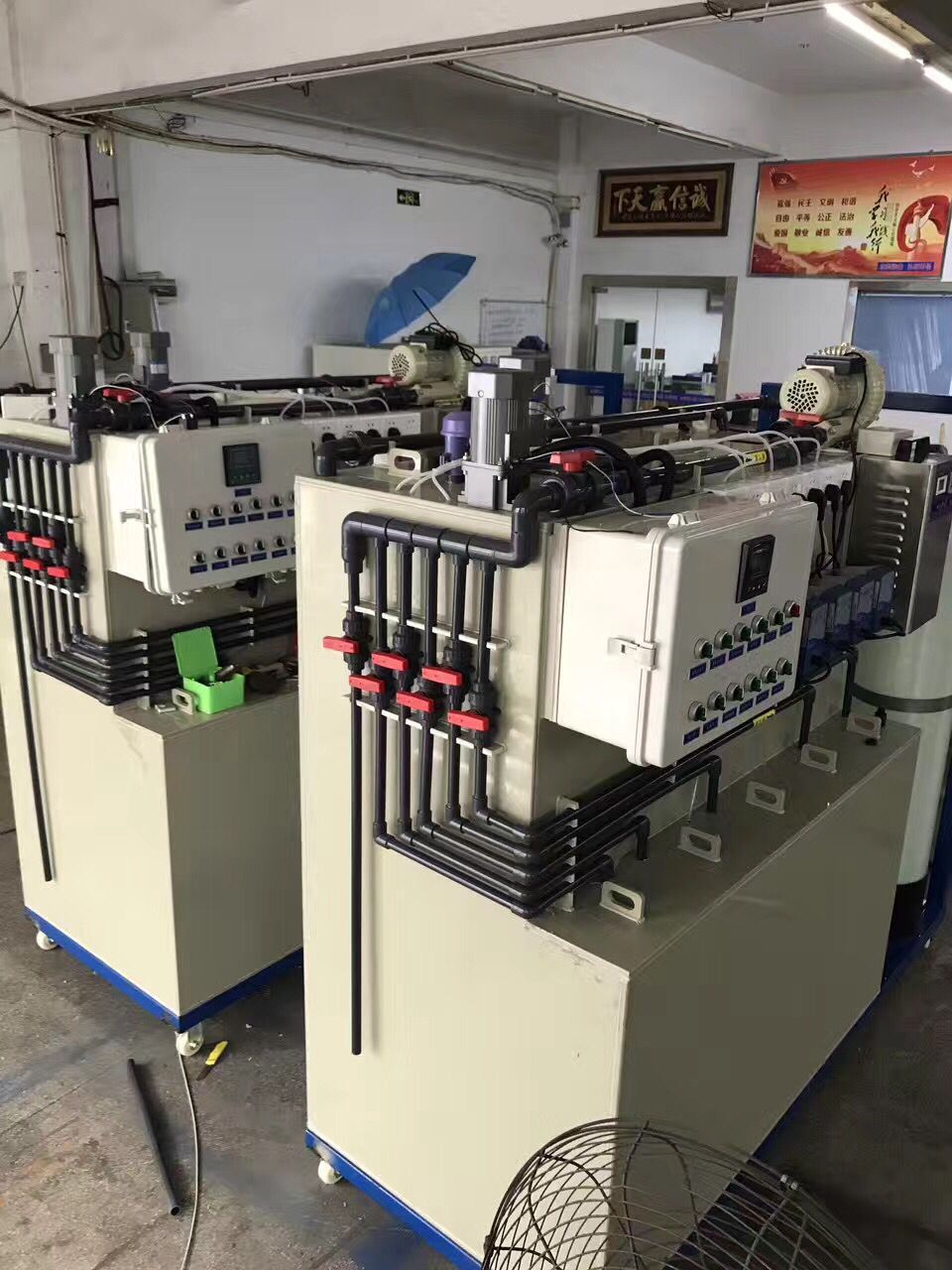

STL-1000L自动化医疗废水处理设备



设计方案

(1000L/H)



一、工程概况

设备名称:1000L/H医疗废水处理系统

使用单位:深圳市水天蓝环保科技有限公司

安装地点:广西

处理对象:实验室废水设计单位:

执行标准:依据建设单位所提出的排放要求及地方环保要求

二、项目概况

医疗,实验室污水中,含有许多无机物和有机物,如各种药物、消毒剂、重金属离子及难降解物质等。固此,对医疗,实验室污水的处理,既要考虑消毒杀菌的卫生指标也应兼顾CODcr、BOD5及重金属等环保指标。

根据同类实验检测废水的污水排放情况,拟建一个处理废水量500L/小时 的废水处理设备,以保证废水能达到执行外排污染物浓度《污水排入城市下水道水质标准》(CJ343-2010)C级。深圳市水天蓝环保设备有限公司设计了切实可行的综合污水处理方案。

本产品是专为中、小型实验检测废水机构,医疗机构而设计、开发的组合型自动废水处理设备,其集先进的PH自控仪、反应槽、投药组件一体,形成一个完整的废水处理系统。用户只需接上进、出水管,插上电源即能投入使用,无需复杂的工程性施工。合理的组合设计使得设备既便于操作,又节省场地,自动监测、自动投药功能保证了废水的处理效果,同时又使药品的耗量和人力的需求降低到最底限度,本产品应用于各行业含重金属、酸碱、高有机物、微生物混合的综合废水的处理。



三、设计依据及原则

3.1.设计依据

Ø《室外排水设计规范》(GB50013-2006)





Ø《室外给水设计规范》(GB50014-2006)

Ø《给水排水工程构筑物结构设计规范》(GB50069-2002)

Ø《建筑结构荷载规范》(GB50009-2001)

Ø《混凝土结构设计规范》(GB50010-2002)

Ø《砌体结构设计规范》(GB50003-2001)

Ø《建筑地基基础设计规范》(GB50007-2002)

Ø《通用用电设备配电设计规范》(GB50055-93)

Ø《供配电系统设计规范》(GB50052-92)

Ø《低压配电装置及线路设计规范》(GB50054-95)

Ø《水处理设备制造技术条件》(JB 2932-1986 )

Ø贵公司所提供的相关资料

3.2.设计原则

1.遵循广东省的环保政策、法规,确保出水各项指标达到设计要求,达到或优于贵公司所提出的排放要求;

2.因地制宜地根据客观实际,在保证处理效果达标排放的前提下,尽量节省工程投资、节省用地、节省能源、降低运行成本。

3.废水处理工艺技术先进可靠、简单实用、经济合理、高效节能、确保水处理效果、减少工程投资与日常运行费用、管理维护方便。合理采用机械与自动化操作,减轻操作人员的劳动强度。

4.积极稳妥地采用废水处理新技术、新设备、新材料,采用优质国产化设备,以节省项目投资。

5.妥善处理和处置废水处理过程中产生的各类污泥,选用噪声小的设备,避免对环境造成二次污染;

6.规范操作,实现科学现代化的管理,既保证废水处理设施的自动化管理,利于统一协调,自控系统和仪表监测力求简单实用,宜于长期使用。

四、工程范围

1.工程内容,包括一体化设备的设计、采购、安装、调试等。

2.自来水(0.15MPa)、电源(380V/50HZ)、压缩空气(0.15MPa)由甲方负责接入废水处理站。

五、设计参数

5.1.污水水质

根据类似,医疗,学校实验废水综合后的水质如表5-1所示:

表5-1原水污染物浓度

项目

CODcr

(mg/l)

PH

苯系物(mg/l)

Gr

(mg/l)

Ni

(mg/l)

色度

数值

350

6

1-2

2~3

2~3

80



5.2.污水水量

本方案废水设计处理规模500L/H实验废水1套,每天8-20小时运行。



5.3.排放标准

根据其他中型医院的要求,外排污染物浓度执行《污水排入城市下水道水质标准》(CJ343-2010)C级

项目

CODcr

(mg/l)

PH

苯系物(mg/l)

Gr

(mg/l)

Ni

(mg/l)

色度

数值

300

6-9

1

1

1

50





六、工艺选择及处理流程

6.1.工艺选择

根据当地环保要求和本项目进水水质,结合我公司同类型工业废水的处理经验,本项目的处理流程为:

6.2.工艺说明

原水经原水箱收集,经废水提升泵提升至格栅调节槽,过滤及结构性沉降。后面经过两道加药反应,沉降大部分悬浮物及有机物,再经滤锥形结构反应槽对废水进行自然沉淀,污泥减量少,2-4个月清理一次;再经过氧化杀菌段采用先进的氧化加药装置,对菌体及COD等进一步去除,为确保废水处理效果,本设计设置多介质活性炭过滤作为排放的保障把关措施。多介质活性炭过滤可以去除废水中残余的各种悬浮物,重金属,部分色度、有机物、胶体、细菌等。

由于本项目废水处理量小,为便于操作管理、降低投资、节省用地,本设计将流程中的反应部分设计成间歇处理。

七、设备设施清单明细与报价

7.1、设备设施明细表

序号

名称及规格型号

单位

数量

备注

1

废水收集槽10T,PE

1

客户自备

2

原水泵MD55R(1m3/h,10m)

1

耐酸碱

3

提升泵MD55R(1m3/H,30m)

1

耐酸碱

4

过滤泵MD55R(1m3/H,30m)

1

耐酸碱

5

加药系统

4

SEKO

6

溶药搅拌机

2

PP定制

7

液位计(高、中、低)

3

余姚

8

流量计

2

余姚

9

PH/ORP-800在线监测仪

1

合资

10

格栅调节槽(500*600*1500mm)

1

PP+钢制

11

PH调剂槽(500*600*1500mm)

1

PP+钢制

12

加药反应槽(1000*600*1500mm)

1

PP+钢制

13

斜板沉淀槽(600*600*1500mm)

1

PP+钢制

14

杀菌消毒槽(400*600*1500mm)

1

PP+钢制

15

多介质过滤器(φ350*1500mm)

1

QYC

17

管件阀

1

UPVC

18

电控系统

1

正泰

19

管支架

1

钢制

20

设备支架

1

BTE

21

标牌

1

合资

22

税金:17%增值税发票

1

已含

23

运费(含叉车等费用)

1

已含
