edi电源接线方法
2022-06-23 09:57:43admin 700
edi电源是控制edi平稳有序运行的关键设备,edi电源与模块是分开的,edi模块要想运行,一定要正确连接电源,使用edi电源时,要注意正确的接线方式。接线错误很有可能造成电源烧坏,最终导致edi模块发生故障。很多小伙伴由于对edi电源接线不熟悉,导致设备故障的情况时有发生。接下来水天蓝环保就给大家介绍一下edi电源接线方法。

分享代码:
edi电源是控制edi平稳有序运行的关键设备,edi电源与模块是分开的,edi模块要想运行,一定要正确连接电源,使用edi电源时,要注意正确的接线方式。接线错误很有可能造成电源烧坏,最终导致edi模块发生故障。很多小伙伴由于对edi电源接线不熟悉,导致设备故障的情况时有发生。接下来水天蓝环保就给大家介绍一下edi电源接线方法。

edi电源接线方法

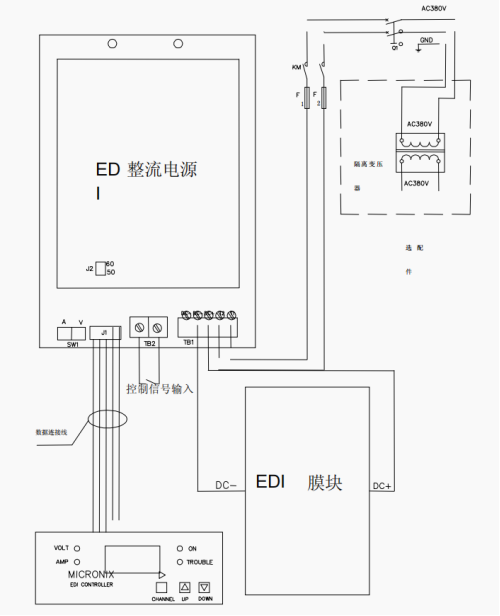

麦克尼斯edi电源为例,在对电源接入模块时,可以参考下方的接线图进行各种电源线连接。
1.每根连接线都有对应的颜色,客户自行接入时,可以对照线的颜色和插孔的颜色接入连接线。
2.整流电源一端接在显示器上,另一端接在edi模块上,连接在显示器上的有5根线,连接在edi模块上的有2根线。

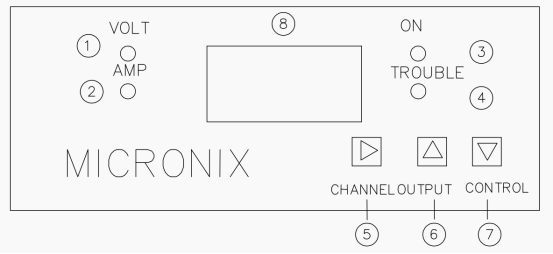

edi电源面板功能


① VOLT(绿色)
亮起时显示的是直流电压数值
② AMP (绿色)
亮起时显示的是直流电流数值
③ ON (绿色)
亮起时显示的是整流电源,表示电源正常,EDI膜块已通电
④ TROUBLE
如果这个灯亮,表示故障显示,系统故障,可能是膜块缺水或整流电源故障。
⑤ CHANNLE-----
这个按键按下显示直流电压,放开显示直流电流。
⑥ UP向上调节数值(输出值上升)
当直流电源设置成恒流控制模式时,按这个按键就是调节直流电流
当直流电源设置成恒压控制模式时,按这个按键就是调节直流电压
⑦ DOWN向下调节数值(输出值下降)
当直流电源设置成恒流控制模式时,按这个按键就是调节直流电流
当直流电源设置成恒压控制模式时,按这个按键就是调节直流电压
⑧ 显示数值板-----(三位数码显示)

edi电源接线注意事项
1. 显示器背部标有接地符号的下部接线端子必须进行接地连线。
2. 在进行电源连接前要检查电源清单,清单主要包括EDI整流电源膜块、 EDI显示控制器、edi显示控制器紧固扣一对、edi电源使用说明书。
3. 两相输入时,不分端子接线口,即电源上的L1、L2、L3 任意两个组合都可以作为主电源的输入接线口。
4. 三相输入不分相序,即电源上L1、L2、L3 都可以作为 A、B、C 相的输入接线口。
5. 使用环境存在有强电磁干扰因素可能会导致电源损坏,电源要避免在强磁场范围内,切忌不要擅自更改内部元器件或自行维修。

对edi电源进行正确连接是使用edi设备的第一步,水天蓝环保建议您在接线前仔细阅读产品手册,再按以上方法进行连接,以免出现不必要的故障。
