凝胶型离子交换树脂特点与应用-水天蓝环保

当前位置：首页>>常见问题>>常见问题

凝胶型离子交换树脂特点与应用

2021-07-02 09:15:13

admin

504

凝胶型离子交换树脂主要是由纯单体混合物在经过压缩或者聚合之后制成的。采用悬浮共缩聚以及共聚合工艺组合成球状基体。

分享代码：

凝胶型离子交换树脂主要是由纯单体混合物在经过压缩或者聚合之后制成的。采用悬浮共缩聚以及共聚合工艺组合成球状基体。可以使用在回收重金属等行业中，并且具有较多的特点。那么凝胶型离子交换树脂在使用中具有什么特点及可以应用在哪些行业中。

凝胶型离子交换树脂特点

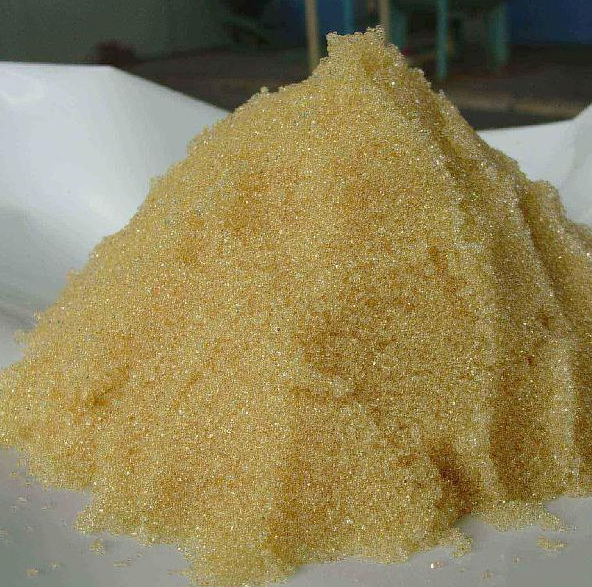

凝胶离子交换树脂的骨架结构是微孔状。离子交换反应通过交联大分子链间距离而形成的孔隙（微孔）扩散到交换基团附近进行的。树脂中的微孔随交联度增加而变小，随凝胶体的溶胀而增大。当树脂处于干燥状态中，实际上不存在孔口。凝胶离子交换树脂不存在物理孔（毛细孔）而仅存在化学孔，产胶结构为无续连接。凝胶型离子交换树脂在聚合的过程中，需要加入交联剂，并且控制交联剂的数量变化，使得在树脂中形成相对应的微孔，树脂的孔径在0.5～5nm之间。主要起到的作用是用于吸附水中阴，阳离子，树脂比表面积<0.1m/g干树脂。外观呈透明球状颗粒。

凝胶型离子交换树脂应用
树脂的应用领域比较广泛，通常是应用在电镀行业废水处理与重金属回收，PVC行业废水除汞，半导体行业超纯水制备，蒸发冷凝水氨氮深度处理，垃圾渗滤液氨氮深度处理，地下矿井水氟化物控制，农村饮用水铁锰控制，生活污水脱氮除磷，矿泉水硝酸盐，溴化物，砷酸盐控制等水处理工程与技术服务。

凝胶型离子交换树脂参数
聚合物结构：与二乙烯基苯交联的凝胶聚苯乙烯；
形状：球形珠
离子形式：CL -形式
总容量：1.3当量/ L（28.4 KGR /立方英尺）（CL -形式）
树脂保持水分：45 - 51％（CL -形式）
粒径范围：300-1200微米<300 µm（最大） 1％
均匀系数：（最大值） 1.7
可逆肿胀，氯- →OH - （最大值）。 15％
树脂比重：1.08
运输重量（约）： 680-715克/升（42.5-44.7磅/英尺³）
最高温度极限 85℃：（185.0°F）（CL -形式）
最低温度极限 35℃：（95.0°F）（OH -形式）

凝胶型离子交换树脂特性
1.凝胶型离子交换树脂在线性流速为10m/h的条件下，压力降约为13kPa/m；
2.逆洗流速为6.5m/h，水温为15摄氏度条件下，树脂床体膨胀率为70%；
3.压降数据主要以干净水为进水第一次采水周期方有效。

本文由水天蓝环保(http://www.shuitianlan.com/)原创首发，转载请以链接形式标明本文地址或注明文章出处!

上一篇：除重金属螯合离子交换树脂工作原理与再生方法

下一篇：朗盛离子交换树脂装填与贮存方法

常见问题

常见问题

最热排行

联系我们

深圳市水天蓝环保科技有限公司

电话：13378406066（邱生）

电话：13534248169（徐小姐）

传真：0755-23328439

邮箱：3251589577@qq.com

地址：深圳市光明新区公明街道办华发北路华发写字楼204

QQ咨询微信咨询

水处理设备耗材
