edi模块结构图
2020-07-28 10:27:01admin 745
EDI模块又叫电去离子,是一种将离子交换树脂和离子膜结合以在电场作用下进行连续电去离子的水处理方法。随着工业生产质量的不断提高以及水处理中对水的环境保护和化学排放控制的日益增长的要求,该技术正在逐步发展。

分享代码:
EDI模块又叫电去离子,是一种将离子交换树脂和离子膜结合以在电场作用下进行连续电去离子的水处理方法。随着工业生产质量的不断提高以及水处理中对水的环境保护和化学排放控制的日益增长的要求,该技术正在逐步发展。

EDI模块通常与RO结合使用以形成RO-EDI纯水系统。 EDI被设计为标准模块,而EDI单元则由多个模块组成。每个EDI模块都具有几个夹在两个电极(DC)之间的双腔,这两个电极是堆叠的板框结构。双腔室包含一个淡水腔室(标为D)和一个浓缩水腔室(标为C),两个腔是一对阴离子膜和阳离子膜(阴离子取向膜或阳离子取向膜)它们也被膜分开),并且在阴阳膜之间填充了阴阳树脂的混合层以形成腔室D.阴阳膜和阳离子膜分别连接到另一个室D的阳、阴道构成房间C。

与常规混合床的区别在于,进入D室的阴离子和阳离子首先与树脂结合,然后在电场的作用下从树脂中连续解离,形成阴离子和阳离子膜。通过阳极和阴极,并且树脂同时再生。上述平衡效果在水流方向上产生浓度梯度。可以根据进水口的状况和出水口的要求调节电流(电压),以使流出的水是不含阴离子和阳离子的纯净水。这是因为阴离子和阳离子是由膜选择的。渗透性:进入C室的离子不能穿过其他电极膜并在C室中浓缩。

EDI模块的有哪些结构部件
EDI模块去除水中离子是通过内置的离子交换树脂进行的。其应用如下:(以Na+代表阳离子,以C1-代表阴离子)
由于受EDI模块内离子交换树脂填充容量的限制,离子交换树脂在使用一段时间后会逐渐饱和,因此离子交换树脂须再生后方可继续使用。
EDI模块由几个单元组成,这些单元结合了一个浓缩水室和一个淡水室。
1.淡水室将阴离子交换膜和阳离子交换膜之间的离子交换树脂填充,以形成淡水单元。
2.浓缩水室是通过在相邻的淡水单元的阴离子交换膜和阳离子交换膜之间添加树脂而形成的。
3.对于极性水室,在电极板和相邻的离子交换膜之间添加树脂以形成极性水室,一种部件具有正极和负极极性水室。
4.绝缘板和压缩板。
5.电源与水路连接。

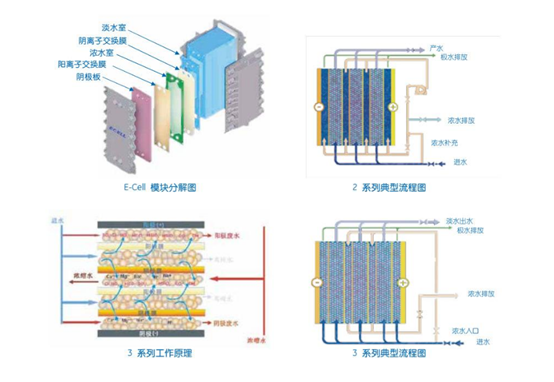

 edi模块结构图

EDI模块的工作原理
EDI模块由六个部分组成:阴离子/阳极板,阴离子/阳离子交换膜,阴离子/阳离子交换树脂,浓缩室流路,淡水室流路和极性。水室流路。 EDI模块去除水中的盐分主要分为两个阶段分别是强电离性离子迁移时段(高盐分区域)和弱电离性物质电离时段(低盐分区域)
